Ошибка заземления может мгновенно сжечь вашу радиостанцию ​​— Руководство по установке молниезащиты радиосистемы

В последнее время я следил за несколькими сообществами экстренных радиостанций и заметил постоянный поток сообщений с просьбой о помощи с заземлением и молниезащитой. Некоторые пользователи в недоумении пишут: «Как именно мне это обосновать? Информации так много, что я совершенно теряюсь». Другие более прямолинейны: публикуют фотографию заземляющего стержня, который они только что вбили в землю, и спрашивают: «Правильно ли это сделать?» С точки зрения радиочастотного инженера, некоторые из этих методов вызывают откровенную тревогу.

Это не единичный случай. Эти посты отражают распространенное мышление в сообществе аварийных радиостанций: большинство людей просто не относятся к заземлению всерьез.

Эта статья не будет углубляться в абстрактную теорию; вместо этого он фокусируется на двух моментах: во-первых, как неправильное заземление может фактически испортить ваше оборудование; и, во-вторых, как следовать установленным и эффективным стандартам, когда они доступны.

«Земля», которую вы подключили, может вообще не быть заземлением

Как выглядит «заземление» большинства людей? Оберните провод вокруг трубы радиатора или накрутите экран антенны на заземляющую клемму настенной розетки, а затем подумайте: «Подключено — готово».

Это оставляет жизнь вашего оборудования на удачу.

Радиочастотное заземление и электробезопасное заземление — это две разные вещи. Электрическое заземление требует низкого импеданса (<10 Ом, истощается как можно быстрее), в то время как радиочастотное заземление требует опорной плоскости с низким импедансом в целевой полосе частот — эти два варианта на порядок отличаются по инженерной сложности.<10 Ω, drained as fast as possible), while RF grounding demands a low-impedance reference plane at the target frequency band — the two differ by an order of magnitude in engineering complexity.

Статья 810 NEC (Национальный электротехнический кодекс США) предельно ясна: заземляющий электрод антенной системы должен быть либо независимым от заземляющего электрода энергосистемы, либо соединен медным проводом 6 AWG (около 4 мм²) или толще. Не какой-то случайный ламповый шнур сечением 1,5 мм².

Возьмите сценарий удара молнии: умеренная вспышка от облака к земле имеет пиковый ток около 30 кА и время нарастания менее 2 мкс. Если сопротивление заземляющего контура слишком велико, падение напряжения V = L × di/dt заставит шасси вашего оборудования мгновенно «подскочить» до нескольких тысяч вольт — устройство не только поджарится, но и последствия прикосновения к нему будут немыслимы.

Три фатальные ловушки для заземления, обнаруженные во время аварийной радиосцены

Если разобраться, ошибки новичков группируются вокруг трех фатальных проблем:

### ❌ Trap 1: Ground Rod Driven Too Shallow, or Not at All

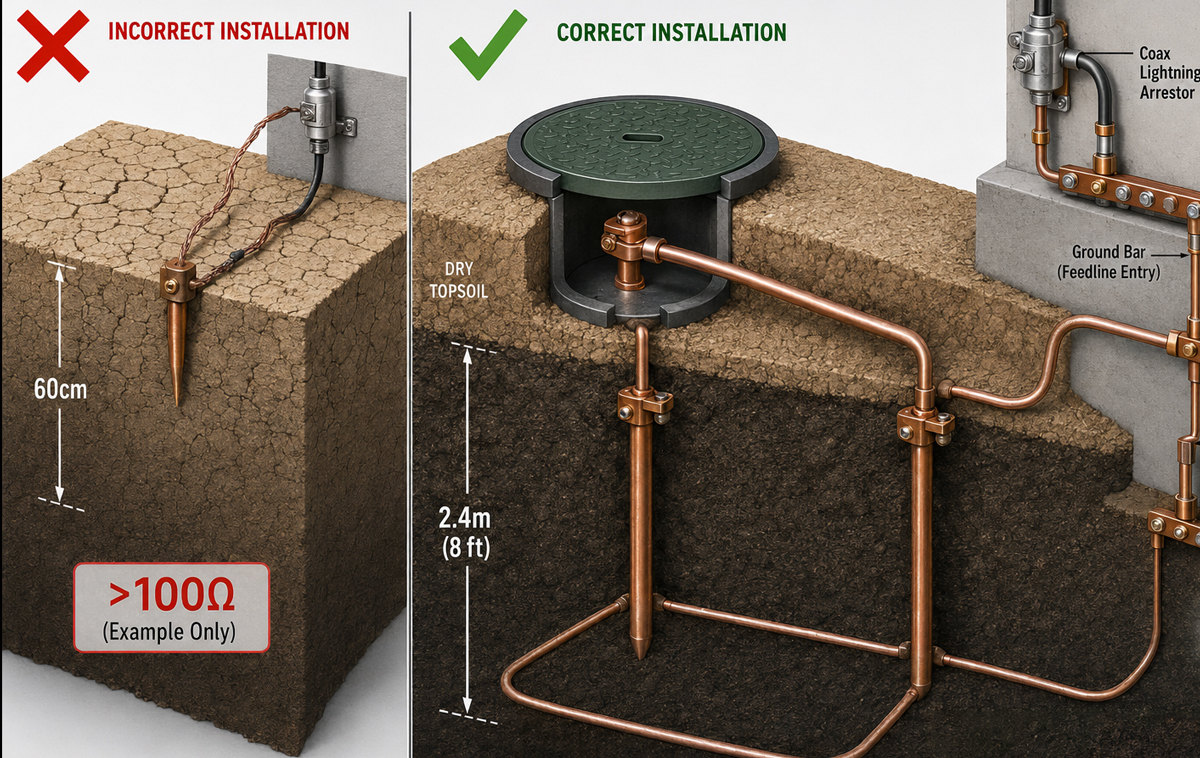

Некоторые люди вбивают заземляющий стержень в землю менее чем на 60 см — согласно NEC требуется не менее 2,4 м (8 футов) для контакта с влажной почвой. Лишь ниже 2,4 м сухой почвы круглогодичное сопротивление может оставаться относительно стабильным.

Данные измерений (IEEE Std 142): одиночный заземляющий стержень длиной 2,4 м в песчаной почве имеет сопротивление заземления около 25 Ом; два параллельно могут снизить его сопротивление ниже 15 Ом. Удочка длиной 60 см для "символического жеста"? Легко преодолевает сопротивление 100 Ом — нет возможности ослабить удар, когда он произойдет.

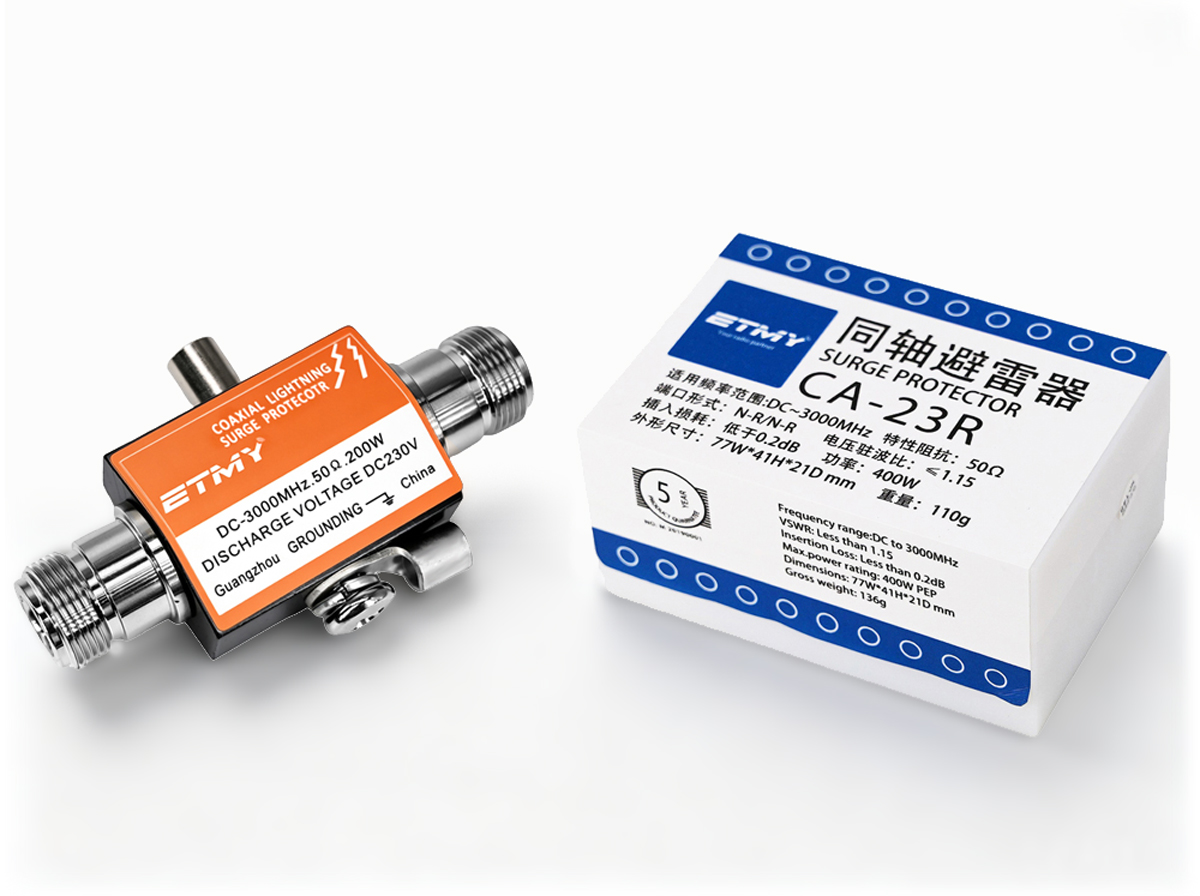

### ❌ Trap 2: Arrestor Installed, but Used Wrong

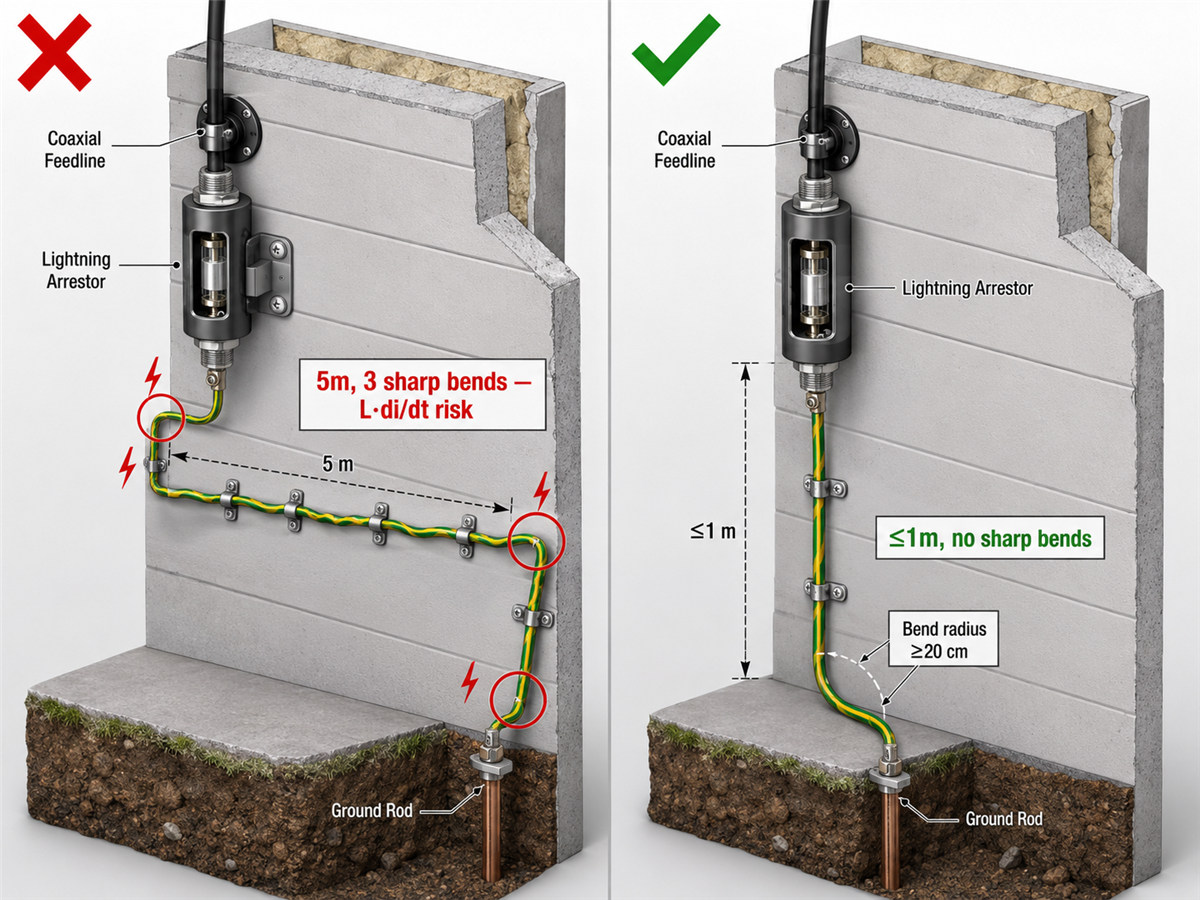

Установлен разрядник, но заземляющий провод делает три петли и проходит 5 м, прежде чем достигнет заземляющего стержня. Заземляющий вывод разрядника должен бытьмаксимально короткий и прямой— стандарт предусматривает длину до 1 м, с радиусом изгиба не менее 20 см. Причина проста: ток молнии имеет время нарастания в микросекундном диапазоне, а изгибы создают индуктивные падения напряжения L·di/dt — эффективно «оставляя» часть напряжения молнии на конце оборудования.

### ❌ Trap 3: Signal Ground and Power Ground Mixed Together

Радиочастотное оборудование больше всего боится контуров заземления. Смешение сигнальной земли и силовой земли создает синфазные токи, проходящие по экрану — в лучшем случае создавая сетевой шум частотой 50 Гц, а в худшем — направляя скачок напряжения в оборудование через сигнальную линию во время удара.

Правильный подход: одноточечное заземление — основные заземления всего оборудования сходятся на одной общей заземляющей шине, затем от шины к заземляющему стержню проходит один медный провод 6 AWG.

Действенный план «Скопируй это домашнее задание»

Не говорите мне: «Я понял теорию, но просто не могу этого сделать». Вот контрольный список строительства:

Ссылка на бюджет: установка заземления начального уровня (стержень заземления 2,4 м + медный провод 6 AWG + медные наконечники + шина заземления) стоит около 30–60 долларов США. Стоимость разрядников варьируется от 15 до 70 долларов США в зависимости от типа. По сравнению со стоимостью вашей установки SDR? Я не буду делать за вас математику.

Последнее слово

Многие люди приходят за помощью только после того, как их оборудование сгорело и блок питания задымился. «Это просто заземление — насколько это может быть важно?» — этот вопрос стоит цены вашего Icom IC-7300 или FlexRadio.

Это не только забота на черный день. Накопление статического заряда, скачки напряжения, переходные процессы из-за включения соседского оборудования — все они ищут путь через ваше «фальшивое заземление».
